QFP封装尺寸揭秘：尺寸对照表背后的技术秘密

标题：QFP封装尺寸揭秘：尺寸对照表背后的技术秘密

一、什么是QFP封装？

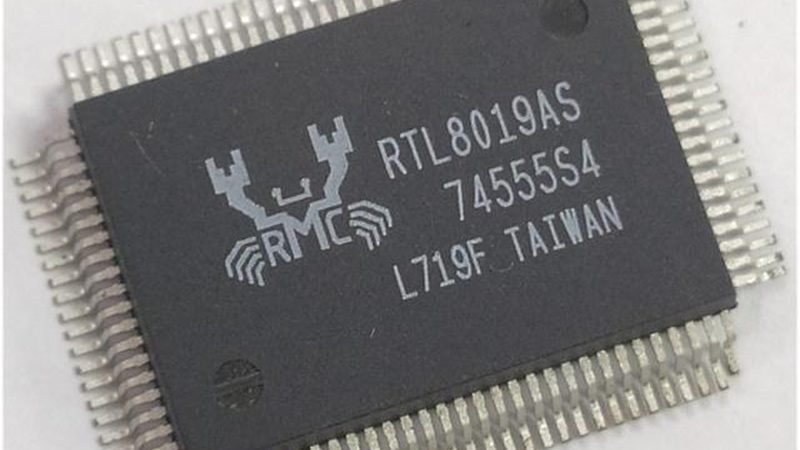

QFP（Quad Flat Package）封装，即四边引线扁平封装，是半导体集成电路中常用的一种封装形式。它具有体积小、引线间距小、可靠性高等特点，广泛应用于各种电子设备中。

二、QFP封装尺寸对照表的重要性

在芯片设计中，选择合适的QFP封装尺寸至关重要。尺寸对照表提供了不同尺寸QFP封装的详细参数，如封装尺寸、引脚间距、引脚数量等，为设计工程师提供了重要的参考依据。

三、QFP封装尺寸的分类

QFP封装尺寸主要分为以下几类：

1. 小型QFP封装：如SOIC（Small Outline IC）、SSOP（Shrink Small Outline Package）等，适用于引脚数量较少的芯片。 2. 中型QFP封装：如TQFP（Thin Quad Flat Package）、LQFP（Low Profile Quad Flat Package）等，适用于引脚数量较多的芯片。 3. 大型QFP封装：如QFP-100、QFP-144等，适用于引脚数量较多且要求较高可靠性的芯片。

四、QFP封装尺寸的选型逻辑

在设计过程中，选择QFP封装尺寸需要考虑以下因素：

1. 芯片尺寸：根据芯片尺寸选择合适的封装尺寸，确保芯片在封装内有足够的空间。 2. 引脚数量：根据引脚数量选择合适的封装尺寸，确保引脚间距满足设计要求。 3. 应用场景：根据应用场景选择合适的封装尺寸，如高温、高压等特殊环境需要选择具有较高可靠性的封装。

五、QFP封装尺寸对照表的使用方法

使用QFP封装尺寸对照表时，应注意以下几点：

1. 确定封装类型：根据芯片类型选择对应的封装类型，如TQFP、LQFP等。 2. 查找封装尺寸：根据封装类型和引脚数量，在对照表中查找对应的封装尺寸。 3. 核对参数：仔细核对封装尺寸的详细参数，如封装尺寸、引脚间距、引脚数量等，确保满足设计要求。

总结：

QFP封装尺寸对照表是芯片设计中不可或缺的工具，了解QFP封装尺寸的分类、选型逻辑和使用方法，有助于设计工程师选择合适的封装尺寸，提高芯片设计的成功率。
